Sistemas de gestão de pouco peso da bateria de BMS para grandes blocos da bateria de lítio
Aplicação principal dos produtos
v aparelhos eletrodomésticos
v produtos médicos
v produtos automotivos
v produtos industriais
v produtos de uma comunicação (dispositivos de AVL/GPS/GSM)
v produtos eletrónicos de consumo
Características:
(1) estrutura da corrente de margarida de SPI
Os BIU e os BMU são conectados por uma topologia da margarida-corrente, e o prato principal e a placa do escravo podem recolher dados de um total de pilhas da corda de BIU (16~48) +BMU*n.
(2) única coleção da tensão da pilha
Os BIU e os BMU recolhem as tensões individuais da pilha através de um módulo da aquisição da tensão.
coleção da temperatura (de 3)
Os BIU e os BMU recolhem a temperatura de cada módulo de bateria no módulo com o sentido da temperatura de NTC.
detecção total da tensão do BLOCO (de 4)
O BIU tem uma função de detecção da tensão do total do bloco da bateria do BLOCO.
(5) PODE a função de uma comunicação
Cada BIU tem 3 PODE comunicações.
CAN0, usado pelo BIU para comunicar-se com o CSU e para obter a corrente total atual.
BMS é controle e sistema de gestão de segurança para monitorar o estado da bateria a fim fazer a bateria o melhor funcionamento e alongar objetivamente o tempo da vida da bateria. BMS é usado principalmente em blocos da bateria do de alta capacidade li-ion/li-polymer/lifepo4 produz. A placa do PWB de BMS é integração avançada da gestão, proteção, uma comunicação e auto-diagnostica e equilíbrio da pilha.
funções:
1. Proteção da sobrecarga
2. proteção de Overdischarge
3. proteção da sobrecarga
4. proteção do superaquecimento (NTC)
5. proteção do curto-circuito
6. detecção da temperatura
Monitoração de 7. células & equilíbrio
8. relação de comunicação
9. Auto-diagnostique
10. calibre do poder
Que pode a solução de Mokosmart lhe oferecer?
1. Projeto e fabricação do PWB
2. Projeto e fabricação do cerco
desenvolvimento 3.Function e firmware personalizados
4.Customized APP
projeto 5.Package e fabricação
serviços 6.Certification
|
|
|
Número |
HY00070 |
| Versão |
A0 |
|
BI5116G
Bonde integrado BI5116G
Especificação de sistema de gestão da associação
|
Data
|
2019-5-7
|
| características 1.Basic |

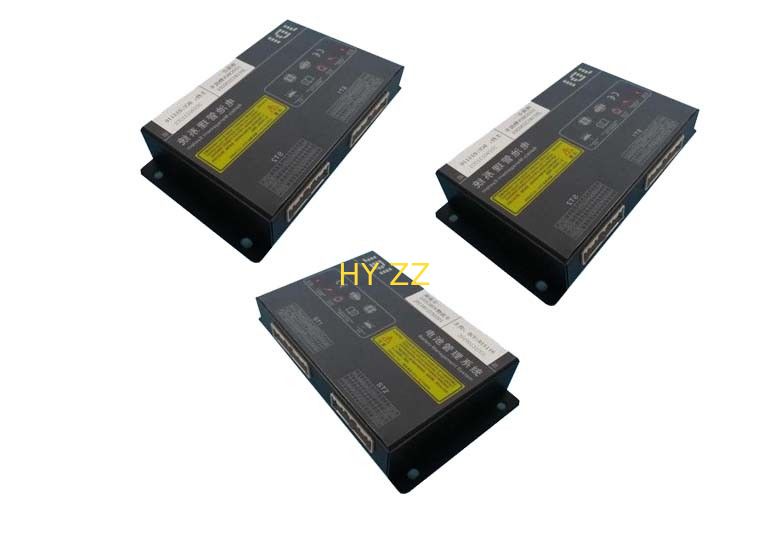

Imagem do produto
|
|
Nome do produto
|
Sistema de gestão da bateria de BMSIntegrated BMS
|
estrutura de sistema:
O sistema de gestão de bateria é uma parte importante do sistema do veículo elétrico. O BIU BMS integrado série é projetado para veículos médios e de baixa velocidade, usando componentes automotivos da categoria e proteção IP54. O produto tem a escalabilidade forte, que pode terminar as funções da coleção, da gestão e de controle de uma única caixa. Pode igualmente externamente estender a encenação da aplicação de BMU para adaptar-se aos armários múltiplos. É amplamente utilizado em veículos de baixa velocidade cumprir as exigências da administração de sistemas de blocos da bateria do poder da automotivo-categoria. É apropriado para baterias ternárias do lítio-íon, fosfato do ferro do lítio, manganato do lítio, titânio. Uma bateria secundária tal como o ácido do lítio que tem uma tensão da pilha na escala de 0 a 5V.
Este produto é composto principalmente de um módulo integrado bateria BIU da gestão (BIU), da tela de exposição, da derivação, das cablagens e dos outros acessórios. BIU pode separadamente recolher e controlar baterias de 16/32/48 de corda, e apoia até 10 16 escravos da corda. Expansão. O sistema é estendido com uma topologia da margarida-corrente para obter a informação da amostra da bateria no tempo real. Quando o sistema do veículo elétrico trabalha, BIU comunica-se com o controlador do veículo, o dispositivo de carregamento inteligente, o instrumento e o outro equipamento através do ônibus da LATA para indicar a informação de estado, o poder, o SOC, etc. do bloco da bateria. Depois que o controlador do veículo lê os dados de BMS, o motor está controlado pelo controlador inteligente do motor. BMS pode igualmente comunicar-se com os carregadores a bordo e jejuar estações de carregamento, e tem funções da confirmação da conexão tais como a detecção de carregamento da temperatura do porto, o centímetro cúbico, o PC, o CC2 e outros padrões nacionais.
|
|
código do produto
|
BI5116G |
|
BMS: 16S32S48S, sistema de gestão integrado BMS da bateria é dividido em: 16S32S48S, o peso e as especificações são como segue
:
|
|
Topologia do sistema:
|
| preço |
RMB: ¥ 00,00 |
|
Período de entrega
|
Dia de trabalho 25
|
