Sistema de gestão de alta tensão da bateria de BMS para veículos elétricos/carrinhos de golfe
Características:
(1) estrutura da corrente de margarida de SPI
Os BIU e os BMU são conectados por uma topologia da margarida-corrente, e o prato principal e a placa do escravo podem recolher dados de um total de pilhas da corda de BIU (16~48) +BMU*n.
(2) única coleção da tensão da pilha
Os BIU e os BMU recolhem as tensões individuais da pilha através de um módulo da aquisição da tensão.
coleção da temperatura (de 3)
Os BIU e os BMU recolhem a temperatura de cada módulo de bateria no módulo com o sentido da temperatura de NTC.
detecção total da tensão do BLOCO (de 4)
O BIU tem uma função de detecção da tensão do total do bloco da bateria do BLOCO.
(5) PODE a função de uma comunicação
Cada BIU tem 3 PODE comunicações.
CAN0, usado pelo BIU para comunicar-se com o CSU e para obter a corrente total atual.
CAN1, usado pelo BIU para comunicar-se com o carregador.
CAN2, usado pelo BIU para comunicar-se com o veículo VCU/MCU para receber comandos e informação de estado do VCU/MCU.
(6) função de uma comunicação RS485
Pode ser conectada a uma exposição externo do LCD com o ônibus 485 através do ônibus 485 para o poder, a tensão e a exposição atual, e a atualização do programa é igualmente possível.
(7) SOC, SOH, cálculo da CONCESSÃO
O BIU calcula SOC e SOH, CONCESSÃO baseada em parâmetros tais como a tensão atual, total total, e a tensão e a temperatura das pilhas individuais.
exposição da bateria (de 8)
O BIU calcula o poder restante e indica-o no LCD, na instrumentação do veículo, e no software da calibração.
(9) conduza o relé/fã
O BIU controla a ligação inicial e o poder-para baixo da carga através da movimentação do alto-lado.
módulo do pre-fill (de 10)
Quando o BIU controla a carga a ser posta sobre, a carga de circuito principal está pré-carregada pelo módulo da pré-carga, e então poder-após na conclusão. AUX+ pode ser usado como um controle para a pré-carga externo.
(11) monitoração a bordo da isolação
A monitoração de tempo real do fim positivo de alta tensão ao escudo do carro e do fim negativo de alta tensão à resistência de isolação do escudo do carro, quando o ponto inicial está abaixo de um determinado ponto inicial, um sinal de alarme é emitida.
detecção de sinal da entrada (de 12)
O BIU julga o estado de trabalho e o estado de carregamento do veículo detectando o sinal de alerta de KeyOn do veículo e o sinal de alerta do carregador.
o informações-chave (de 13) salvar após o poder para baixo
Quando o BMS detecta que o sistema está posto para baixo, armazena os dados chaves do sistema, tais como as mais altas e mais baixas tensões e as posições correspondentes, SOC, corrente, e falhas históricas, no FLASH do MCU para o armazenamento.
Aplicações: veículos novos da energia, veículos elétricos, carrinhos de golfe, carros sightseeing, vassouras, poder
|
|
|
Número |
HY00070 |
| Versão |
A0 |
|
BI5116G
Bonde integrado BI5116G
Especificação de sistema de gestão da associação
|
Data
|
2019-5-7
|
| características 1.Basic |

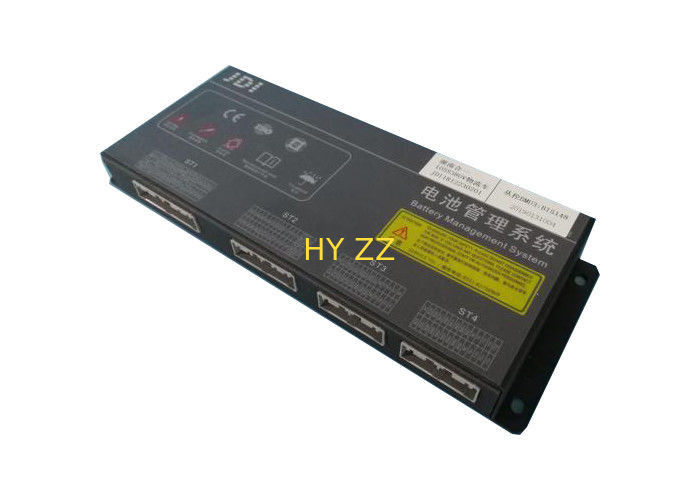

Imagem do produto
|
|
Nome do produto
|
Sistema de gestão da bateria de BMSIntegrated BMS
|
estrutura de sistema:
O sistema de gestão de bateria é uma parte importante do sistema do veículo elétrico. O BIU BMS integrado série é projetado para veículos médios e de baixa velocidade, usando componentes automotivos da categoria e proteção IP54. O produto tem a escalabilidade forte, que pode terminar as funções da coleção, da gestão e de controle de uma única caixa. Pode igualmente externamente estender a encenação da aplicação de BMU para adaptar-se aos armários múltiplos. É amplamente utilizado em veículos de baixa velocidade cumprir as exigências da administração de sistemas de blocos da bateria do poder da automotivo-categoria. É apropriado para baterias ternárias do lítio-íon, fosfato do ferro do lítio, manganato do lítio, titânio. Uma bateria secundária tal como o ácido do lítio que tem uma tensão da pilha na escala de 0 a 5V.
Este produto é composto principalmente de um módulo integrado bateria BIU da gestão (BIU), da tela de exposição, da derivação, das cablagens e dos outros acessórios. BIU pode separadamente recolher e controlar baterias de 16/32/48 de corda, e apoia até 10 16 escravos da corda. Expansão. O sistema é estendido com uma topologia da margarida-corrente para obter a informação da amostra da bateria no tempo real. Quando o sistema do veículo elétrico trabalha, BIU comunica-se com o controlador do veículo, o dispositivo de carregamento inteligente, o instrumento e o outro equipamento através do ônibus da LATA para indicar a informação de estado, o poder, o SOC, etc. do bloco da bateria. Depois que o controlador do veículo lê os dados de BMS, o motor está controlado pelo controlador inteligente do motor. BMS pode igualmente comunicar-se com os carregadores a bordo e jejuar estações de carregamento, e tem funções da confirmação da conexão tais como a detecção de carregamento da temperatura do porto, o centímetro cúbico, o PC, o CC2 e outros padrões nacionais.
|
|
código do produto
|
BI5116G |
|
BMS: 16S32S48S, sistema de gestão integrado BMS da bateria é dividido em: 16S32S48S, o peso e as especificações são como segue
:
|
|
Topologia do sistema:
|
| preço |
RMB: ¥ 00,00 |
|
Período de entrega
|
Dia de trabalho 25
|
FAQ
1. Q: Você oferece amostras para testar?
A: Sim, nós oferecemos amostras para testar com o custo pago pelo comprador.
2. Q: Você tem a garantia?
A: Sim, bom serviço da após-venda: a garantia de 1 ano, fornece a substituição ou o acessório livre se todos os problemas.
3. Q: Que é a vantagem da sua fábrica?
A: Nós temos 20 anos de experiência no R&D da bateria, na gestão de qualidade de with100% e no teste do produto.
4. Q: Pode você OEM/ODM a bateria embalar?
A: Sim, nós somos fabricante, nós temos a equipe technicial profissional. Nós podemos personalizamos o basedon da bateria e do bloco da bateria suas exigências.
5. Q: Que é o produto principal de você fábrica?
A: Nosso produto principal é LiFepo4, Li-polímero, Li-íon, NICD, baterias recarregáveis de NIMH, incluindo o PCM e a solução total do sistema de energia.
